Профильная труба - основной материал для каркасов: квадратное и прямоугольное сечение удобно стыковать и варить. Но если взять стенку тоньше нужного, конструкция поведёт, а толще - переплата по весу и цене. Разберём, как подобрать сечение и стенку под задачу.
Что такое профтруба

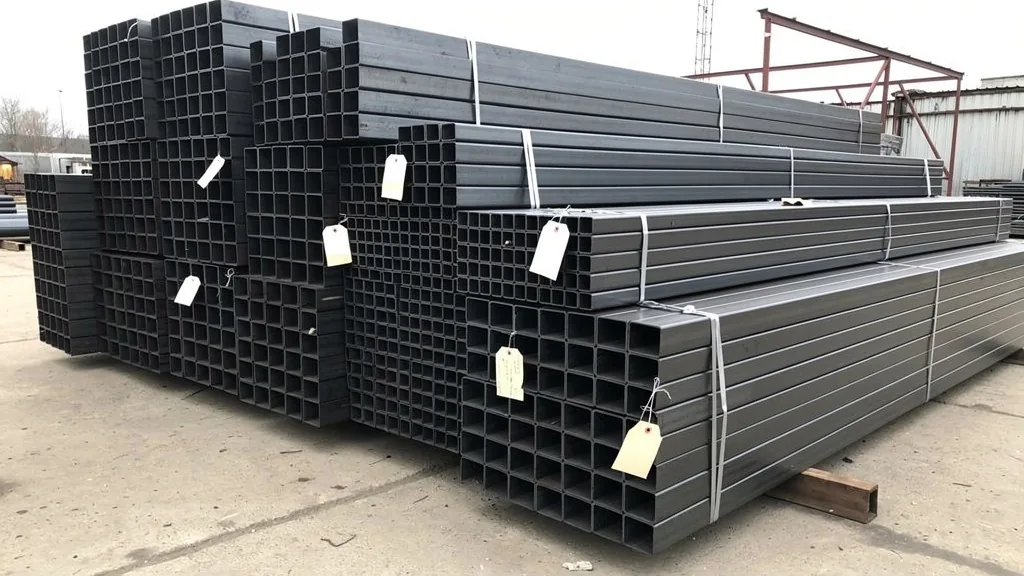

Профильная труба - это труба квадратного или прямоугольного сечения. Сортамент задают ГОСТ 30245-2003 (гнутые замкнутые сварные профили), ГОСТ 8639-82 (квадратные) и ГОСТ 8645-68 (прямоугольные). Размер записывают как ширина×высота×стенка, например 40×40×2 или 60×40×3 мм. Марка обычно Ст3 или 09Г2С.
Ходовые размеры по задачам
| Задача | Сечение | Стенка |
|---|---|---|
| Лёгкий каркас, теплица, мебель | 20×20 - 30×30 | 1,5-2 мм |
| Забор, калитка, лёгкие ворота | 40×20 - 40×40 | 2 мм |
| Навес, козырёк, перголы | 40×40 - 60×40 | 2-3 мм |
| Распашные ворота, каркас здания | 60×60 - 80×80 | 3 мм |
| Ферма, несущие колонны, пролёты | 80×80 - 100×100 | 3-4 мм |
Чем больше пролёт и нагрузка, тем больше сечение и стенка. Для ответственных несущих конструкций сечение считают по нагрузке, а не по таблице.
Почему стенка важнее, чем кажется
На одном и том же сечении труба бывает с разной стенкой, и от неё напрямую зависят несущая способность и вес. Тонкостенная 40×40×1,5 дешевле и легче, но прогибается и хуже держит точечную нагрузку и сварку. Для каркасов под нагрузкой берут стенку от 2-3 мм, для несущих - от 3-4 мм.
Сварка и защита
Профтрубу варят встык и внахлёст ручной дугой или полуавтоматом, как описано в статье Сварка металлоконструкций. Снаружи каркас грунтуют и красят, для улицы берут оцинкованную профтрубу или цинкуют готовую конструкцию - подробнее в статье об оцинковке.
Как подобрать
- Определите нагрузку и пролёт: чем больше - тем крупнее сечение и толще стенка.
- Лёгкие изделия (мебель, теплица) - 20×20 - 30×30, стенка 1,5-2 мм.
- Заборы, ворота, навесы - 40×40 - 60×40, стенка 2-3 мм.
- Несущий каркас, фермы - 80×80 - 100×100, стенка 3-4 мм.
- Для улицы - оцинкованная труба или покраска по грунту.
Профильная труба любого сечения и стенки, Ст3 и 09Г2С, чёрная и оцинкованная, резка в размер. Счёт за 15 минут.
Главные тезисы статьи
- 01Профтруба - квадрат и прямоугольник по ГОСТ 30245-2003, 8639-82, 8645-68.
- 02Размер - ширина×высота×стенка; стенка определяет несущую способность.
- 03Лёгкое - 20×20-40×40 (1,5-2 мм); каркас и фермы - 80×80-100×100 (3-4 мм).
- 04Для улицы - оцинкованная труба или покраска.
